D0419 瑞翁 Quintone R100 石油树脂压敏胶用 C5 增粘剂

D0419 日本瑞翁 Quintone® R100 石油树脂

一、产品简介

Quintone® R100（货号D0419）是日本瑞翁ZEON原装进口高纯度C5脂肪族石油树脂，以C5馏分提纯的1,3‑戊二烯单体催化聚合制成。本品属于非极性热塑性增粘树脂，色相浅、低气味、热稳定性优异，与SIS、SBS、SEBS、天然橡胶、EVA拥有***相容性，初粘、持粘、内聚力三者均衡，熔融粘度低、加工流动性好，抗析出、不易迁移。可有效改善压敏胶、热熔胶粘接强度、基材润湿性以及耐热老化性能，解决普通国产C5树脂相容性差、高温易发黄、胶体脆、持粘不足等痛点，是SIS体系热熔压敏胶专用高端增粘树脂，广泛用于胶带、标签胶、包装胶、路标涂料等领域。

二、产品参数

检测项目	技术参数
产品货号	D0419
产品型号	Quintone® R100
品牌产地	日本瑞翁ZEON，原装进口
树脂类型	C5脂肪族石油树脂（戊二烯均聚）

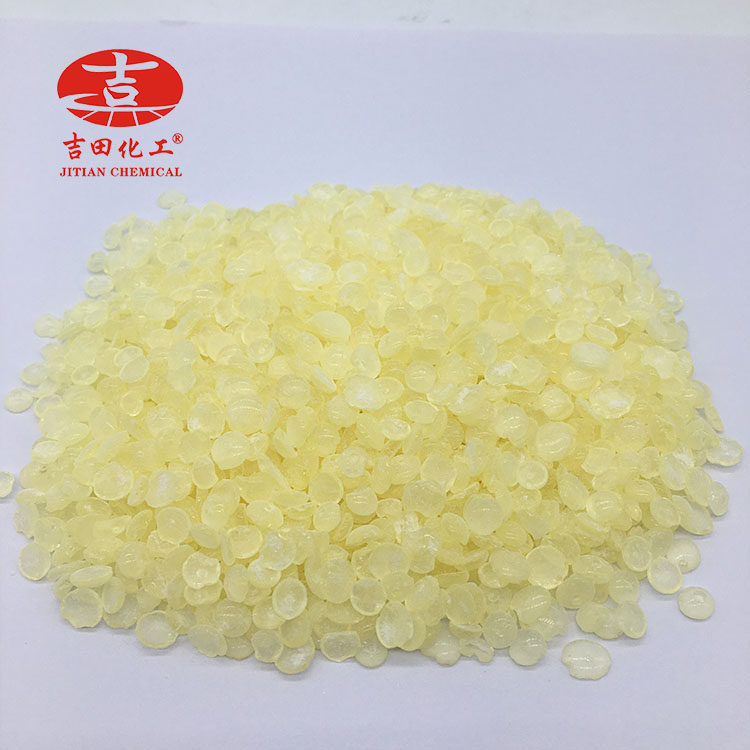

外观	淡黄色透明颗粒，无黑点、无杂质、无异常结块
软化点(环球法)	96±3℃
加纳色泽G.No.	≤2.5#
酸值	≈0 mgKOH/g（超低酸值）
熔融粘度（200℃）	约120 mPa·s
溶解性	易溶于芳烃、酯类、烷烃溶剂；不溶于水、低级醇
适配基体	SIS、SBS、SEBS、天然橡胶、EVA、SBR、丁基橡胶
热稳定温度	短期加工≤200℃，低挥发、不易黄变
储存温度	5‑30℃阴凉干燥避光存放
原装密封保质期	24个月

三、产品特点

1、SIS体系高匹配度，三力均衡：针对苯乙烯‑异戊二烯嵌段弹性体优化配方，初粘力、剥离强度、持粘力平衡***，胶带不易翘边、滑移、残胶少，是SIS压敏胶经典增粘牌号；
2、浅色相、热稳定性好：高纯单体聚合，加纳色号低，热熔加工挥发少，相比普通C5树脂高温黄变更慢，有利于浅色、透明胶粘制品外观控制；
3、优异相容性，不分层不析出：非极性脂肪族结构，与热塑性弹性体混溶均匀，不会出现树脂析出、喷霜、胶体分层等问题，配方窗口宽，调胶容错率高；
4、熔融粘度低，适合高速涂布：200℃熔体粘度适中，流动性好，上胶顺滑，不易断丝、颗粒结块，适配高速热熔涂布生产线，生产效率高；
5、超低酸值，低腐蚀：几乎无游离酸性组分，对金属、PET薄膜等基材腐蚀性极低，适合电子辅料、金属保护膜等精密粘接场景；
6、耐老化性能优良：饱和脂肪烃骨架，耐湿热、抗氧化能力优于芳香族C9树脂，可延长胶带、路标涂料户外使用寿命；
7、配方灵活，可复配使用：可单独作主增粘剂，也可与萜烯树脂、松香酯、其它瑞翁Quintone系列牌号复配，进一步调节初粘、耐热与成本；
8、原装品质稳定，批次差异小：日本原厂连续化工艺，每批次软化点、色相、粘度波动范围窄，有利于胶水配方稳定、成品良率可控。

四、产品应用

1、SIS基热熔压敏胶：保护膜、透明胶带、标签不干胶、快递面单胶，提升粘接均衡性；
2、弹性体胶带胶粘剂：防水胶带、布基胶带、医用胶带、泡棉双面胶；
3、EVA热熔胶：纸箱包装胶、书本装订胶、家具封边胶，改善润湿与粘接强度；
4、道路标线涂料：热熔型路标漆，提高树脂‑填料浸润性、漆膜附着力与耐磨性能；
5、橡胶改性：密封条、胶辊、橡胶片材，提升填料润湿、改善胶料加工流动性；
6、溶剂型压敏胶：搭配芳烃溶剂溶解，用于部分不干胶、复合胶配方。

五、使用说明

1、参考添加比例（体系总质量）

SIS热熔压敏胶：30%~55%
EVA包装热熔胶：20%~40%
溶剂型弹性体压敏胶：25%~50%
热熔路标涂料：8%~18%
橡胶增粘改性：5%~15%

2、标准调配工艺

工艺一：热熔釜熔融工艺（推荐）

1、反应釜升温160‑180℃，先投入SIS / SBS / EVA基体熔融；
2、分批缓慢加入R100树脂颗粒，恒温搅拌15‑25 min至完全透明；
3、依次投入抗氧剂、油类、填料，均质后过滤出料。

工艺二：溶剂溶解工艺

1、准备芳烃或混合溶剂，低速搅拌；
2、分批投入树脂颗粒，搅拌至完全澄清；
3、再加入弹性体与助剂，分散均匀后过滤备用。

3、体系配伍说明

优先适配SIS、SBS、SEBS、EVA、天然橡胶；可与受阻酚类抗氧剂、矿物油、石蜡、填料稳定复配；可和萜烯树脂、松香衍生物协同增粘；本品不溶于水，水性胶需要乳化改性后方可使用；避免长期220℃以上高温，防止树脂热降解变色。

4、适配加工设备

热熔反应釜、双螺杆挤出制胶机、高速分散机、热熔涂布机、标线涂料搅拌机。

六、包装、储存与保质期

1、包装规格：原装25kg防潮密封袋包装；
2、储存条件：5‑30℃阴凉通风库房存放，远离热源、明火、强氧化剂；夏季高温可能轻微粘连结块，升温熔融后不影响使用性能；防止雨淋、水泡、重压堆放；
3、保质期：原装未开封密封储存24个月；开封后及时封口，建议18个月内用完，保证色相与增粘性能。

七、注意事项

1、高温环境存放容易粘连结块，结块物料加热熔融后性能不受影响；
2、投料建议分批加入，一次性大量投放容易熔融不完全，产生凝胶颗粒；
3、添加量需要合理控制，树脂过少粘力不足，过多胶体硬度上升、内聚力下降；
4、加工温度尽量不要长期超过200℃，避免加速黄变、挥发物增多；
5、不能直接加入纯水性体系，如需用于水性配方，要提前做乳化处理；
6、热熔作业保持车间通风，操作人员佩戴耐高温手套，防止熔体烫伤；
7、废弃树脂与包装袋按高分子固废规范处理，禁止随意焚烧丢弃；
8、正式量产前必须做小试，确认相容性、粘接力、耐热性、色相是否满足配方要求。

在线表单
