BF50 硼改性酚醛粉末耐烧蚀耐高温固体酚醛粉

BF50 高温粉末硼改性酚醛树脂

一、产品简介

BF50为粉体热固性硼改性酚醛树脂，采用苯酚、甲醛与硼酸高温共聚、喷雾粉碎精制而成，是BF49液体款的高温强化粉末版本。本品引入高稳定性硼氧交联结构，彻底解决普通酚醛树脂高温易裂解、残炭低、热震开裂缺陷，常温为浅黄色超细均匀粉末，流动性佳、无结块、分散性优异。高温固化后形成超高致密炭化层，具备超耐高温、超高残炭、强耐烧蚀、阻燃隔热、抗热震冲击等核心优势，力学韧性、高温保持率远优于普通粉状酚醛树脂，是高端摩擦材料、军工耐烧蚀材料、高温耐火复合材料、特种砂轮制品的核心粘结树脂。

二、产品参数

检测项目	技术参数
产品型号	BF50（高温粉末硼改性酚醛树脂）
产品类型	高温热固性硼改性酚醛树脂（粉体固态）

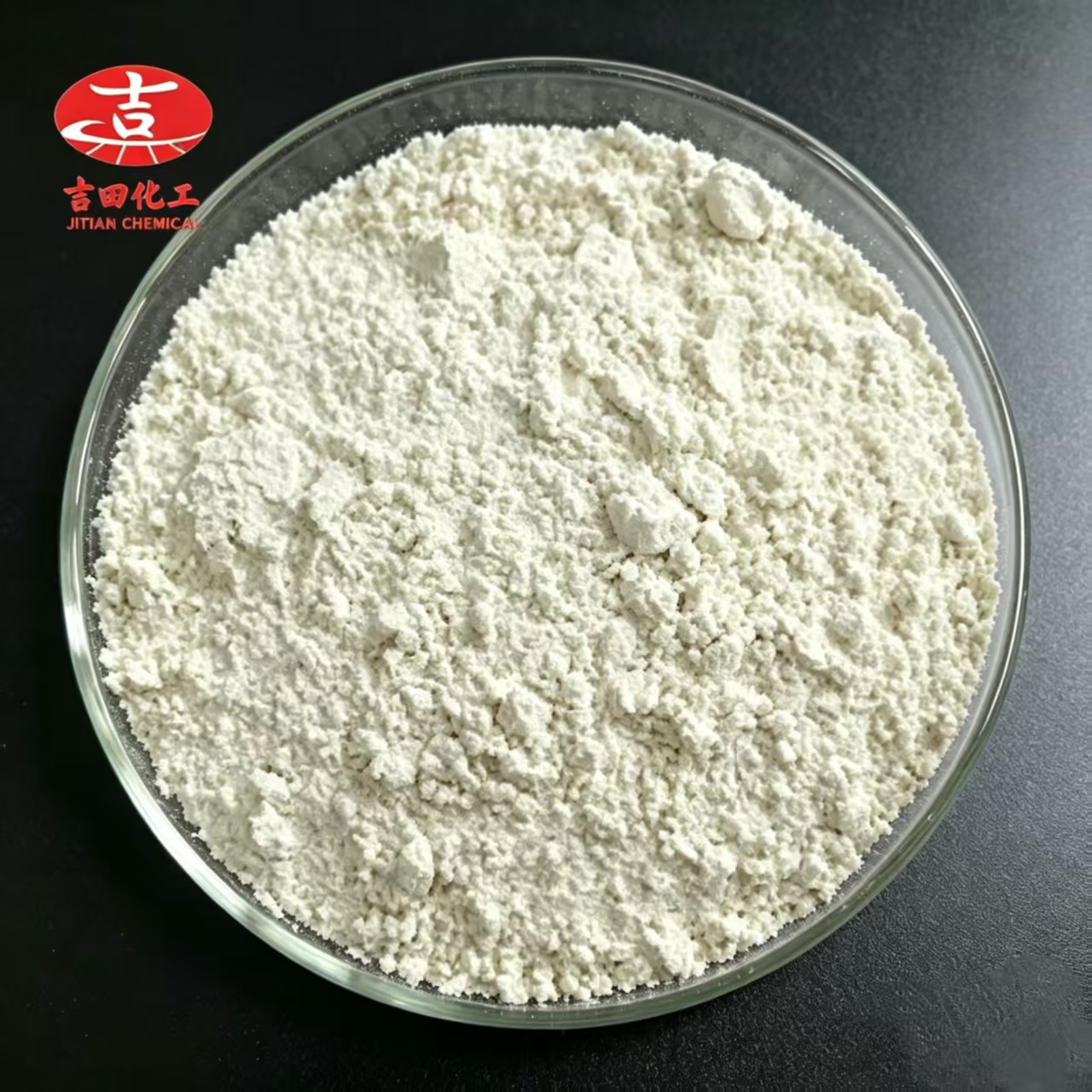

外观形态	浅黄色超细均匀粉末、无硬结块、无杂质
细度通过率	200目全通过
软化点	95‑105 ℃
凝胶时间（200℃）	70‑100 s
残炭率（800℃）	≥70 %
完全固化温度	160‑180 ℃
游离苯酚含量	≤2.0 %
含水率	≤1.0 %
氧指数	≥48 %（高阻燃等级）
热分解温度	≥380 ℃
固化特性	热压固化成型，固化后不溶不熔、高硬高韧、抗高温冲刷
包装规格	25KG/内衬防潮纸袋
储存条件	阴凉干燥、密封防潮、低温避光存放
原装保质期	密封180天（低温储存可延长）

三、产品特点

1、高温强化硼氧交联结构，热分解温度高达380℃以上，长期耐高温性能、瞬时超高温耐烧蚀性能远超普通酚醛树脂及常规液体硼改性树脂；
2、超高70%残炭率，高温燃烧、高速摩擦工况下炭层致密坚硬，不溃散、不脱落，隔热阻燃、抗气流冲刷能力极强；
3、粉体超细均匀、流动性好，与玻纤、碳纤、陶瓷粉、矿物填料混炼分散***，吃粉快、混料均匀，制品无分层、无气泡、无孔隙；
4、改良树脂脆性缺陷，固化后兼具高硬度与韧性，抗热震、抗冲击、抗弯折，高温工况不易开裂、不掉块；
5、阻燃等级极高，氧指数≥48%，自熄性优异，无明火蔓延，适配高端阻燃、隔热、防护复合材料；
6、极低游离酚、含水率低，批次稳定性高，热压固化工艺稳定，成型良品率高，适合自动化模压量产；
7、耐超高温老化、耐湿热、耐酸碱腐蚀、绝缘性能优异，恶劣工况下制品性能衰减极低；
8、适配高温模压、热压烧结、干粉混炼等多种工艺，加工窗口宽，兼容各类摩擦、耐火、军工复合材料配方。

四、产品应用

1、高端摩擦制动材料：高速刹车片、重卡制动片、工业离合器面片、高强度砂轮专用粘结剂，提升高温抗衰退、耐磨、抗热裂性能；
2、军工航天耐烧蚀材料：飞行器隔热层、高温防护结构件、烧蚀防护涂层、火箭隔热基材；
3、高温耐火材料：窑炉耐高温浇注料、捣打料、耐火保温复合材料、高温密封胶泥；
4、特种工业磨具：高强度切割片、打磨片、固结磨具，提升磨具硬度、强度与耐高温作业能力；
5、耐高温复合板材：玻纤、碳纤增强高温板材、管材、异形耐高温结构件；
6、高端阻燃绝缘材料、高温防腐复合材料、特种工业耐高温粘接体系。

五、使用说明

1、干粉混炼模压工艺

直接与各类粉体填料、纤维材料干粉混合搅拌均匀，无需溶剂；混料完成后采用分段热压成型：预压排气、120‑140℃预热软化、160‑180℃高温完全固化，保温保压充分交联，杜绝急速升温造成内部气孔、开裂。

2、溶剂溶解工艺（按需湿法使用）

可溶于乙醇、丙酮、醋酸酯类极性溶剂，常温搅拌即可溶解；不溶于纯水、烷烃类非极性溶剂；湿法浸渍、涂布使用时，建议慢速溶解，保证溶液清澈无残渣。

3、配方配伍参考

摩擦材料体系：BF50树脂6‑12%、玻纤/矿物填料60‑75%、橡胶粉/助剂余量；可根据制品硬度、耐磨、耐高温需求微调添加比例，可搭配少量固化促进剂提速固化。

4、配伍提示

本品为高温专用型号，相比液体BF49耐热、残炭、热稳定性更强，适合高负荷高温工况；可与普通酚醛、橡胶助剂、各类粉体填料良好复配；全新配方必须完成高温耐磨、热震、残炭、力学性能小样测试。

六、包装、储存与保质期

1、包装规格：25KG内衬防潮膜多层牛皮纸袋，超细粉体密封包装；
2、储存条件：阴凉干燥低温库房，储存温度5‑25℃，严格密封防潮、避光、远离热源明火、杜绝高温堆放；粉体极易吸潮结块，开封后必须立即密封，防止吸水受潮影响分散与固化效果；
3、保质期：原装未开封常温密封储存180天，低温恒温储存可延长有效期；轻微结块粉体可过筛复配，性能检测合格可正常使用，严重受潮团聚禁止量产使用。

七、注意事项

1、超细粉体物料，投料、混料车间必须保持通风，佩戴防尘口罩、防护手套、护目镜，做好防尘防静电措施，杜绝粉尘堆积引发安全隐患；
2、粉体可燃，远离明火、高温热源、静电火花，储存及加工区域严禁吸烟、动火作业；
3、严格控制热压固化升温速率，急速升温会导致内部水汽、小分子挥发来不及排出，造成制品起泡、分层、开裂、致密性不足；
4、受潮物料严禁直接量产，需烘干、过筛、检测合格后方可使用，避免影响制品耐高温与力学性能；
5、用于军工、航天、高端耐火制动制品，每批次需提前做残炭率、热分解、热震稳定性抽样验证；
6、本品为工业高温专用原料，含微量游离酚，不可用于食品接触、人体直接接触制品；
7、废弃粉体、不合格制品按化工固废危废规范统一处置，严禁随意丢弃。

在线表单
